云南高空作業培訓：搭設和拆除（登高架設）
云南高空作業培訓：搭設和拆除（登高架設）
碗扣式鋼管腳手架的搭設應當分段進行，每段搭設后必須經過檢查驗收合格后，方可投入使用。
腳手架搭設的工藝流程是∶放置墊板→立桿底座→立桿→橫桿→斜桿→連墻件→接頭鎖緊→上層立桿→立桿連接銷→橫桿。
一、搭設前的施工準備
腳手架搭設前要做好充分的準備工作，包括編制專項施工方案，
安排足夠的作業人員，檢驗構配件以及進行施工現場處理等，且要滿足以下要求∶
（1）雙排腳手架及模板支架施工前必須編制專項施工方案，并經批準后，方可實施。
（2）雙排腳手架搭設前，施工管理人員應按腳手架專項施工方案的要求對操作人員進行技術交底。
（3）對進入現場的腳手架構配件，使用前應對其質量進行復檢。
（4）對經檢驗合格的構配件應按品種、規格分類放置在堆料區內或碼放在專用架上，清點好數量備用;堆放場地排水應暢通，不得有積水。
（5）當連墻件采用預埋方式時，應提前與相關部門協商，按設計要求預埋。
（6）腳手架搭設場地必須平整、堅實、有排水措施。
二、地基與基礎處理
（1）腳手架基礎必須按專項施工方案進行施工，按基礎承載力要求進行驗收。
（2）當?shù)鼗叩筒钶^大時，可利用立桿 0.6 m 節點位差進行調整。
（3）土層地基上的立桿應采用可調底座和墊板。
（4）雙排腳手架立桿基礎驗收合格后，應按專項施工方案的設計進行放線定位。
三、腳手架的搭設
（1）接頭組裝。接頭是立桿同橫桿、斜桿的連接裝置，應確保接頭鎖緊。組裝時，先將上碗扣擱置在限位銷上，將橫桿、斜桿等接頭插入下碗扣，使接頭弧面與立桿密貼，待全部接頭插入后，將上碗扣套下，并用錘子順時針沿切線敲擊上碗扣凸頭，直至上碗扣被限位銷卡緊不再轉動為止。
（2）樹立桿、安放掃地桿�；A(chǔ)驗收合格后，按照專項施工方案的設計腳手架立桿位置進行放線定位。根據放線，安放立桿墊板和可調底座，樹立桿。
墊板宜采用長度不少于立桿2跨、厚度不小于50 mm 的木板;底座的軸線應當與地面垂直。
在地勢不平的地基上，或者是高層的重載腳手架立桿應采用可調底座，以便調整立桿的高度，使立桿的碗扣接頭都分別處于同一水平面上，如圖 4—17 所示。

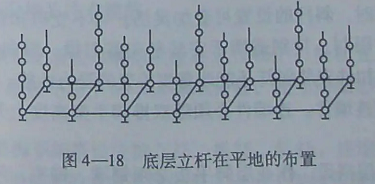

在平整的地基上，腳手架底層的立桿應選用不同長度的立桿互相交錯參差布置，使立桿的上端不在同一平面內，如圖4—18 所示。這樣，搭上層架子時，在同一層中采用相同長度的同一規格的立桿接長時，其接頭就會互相錯開。
在樹立桿時，應及時設置掃地桿，將所樹立桿連成一個整體，以保證架子整體的穩定。
（3）安裝底層（第一步）橫桿。碗扣式鋼管腳手架的步高取 600mm的倍數，將橫桿接頭插入立桿的下碗扣內，然后將上碗扣沿限位銷扣下，并順時針旋轉，靠上碗扣螺旋面使之與限位銷頂緊，將橫桿與立桿牢固地連在一起，形成框架結構。
（4）安裝斜桿。斜桿可采用碗扣式鋼管腳手架的配套斜桿，也可以采用鋼管扣件代替。
當用碗扣式系列斜桿時，斜桿應盡可能設置在框架節點上，裝成節點斜桿;若斜桿不能設置在節點上時，應呈錯節布置，裝成非節點斜桿，如圖 4-19所示。
所謂的節點斜桿，即斜桿接頭同橫桿接頭裝在同一碗扣內;所謂的非節點斜桿，即斜桿接頭同橫桿接頭不裝在同一碗扣內。利用鋼管扣件安裝斜桿時，斜桿的設置可更加靈活，可不受碗扣接頭內允許裝設桿件數量的限制，特別適用于安裝豎向剪刀撐、縱向水平剪刀撐此外，用鋼管扣件安裝斜桿還能改善腳手架的受力性能。
（5）安裝連墻件。連墻件必須隨雙排腳手架高度上升及時在規定位置處設置。
（6）作業層搭設。作業層腳手板必須鋪滿、鋪實，外側應設高度180 mm擋腳板及600 mm和1200 mm高的兩道防護欄桿。
當腳手板采用碗扣式鋼管腳手架配套設計的鋼腳手板時，腳手板的掛鉤必須完全落入橫桿上，不允許浮動;使用沖壓鋼腳手板、木腳手板、竹串片腳手板等時，兩端應與橫桿綁牢，嚴禁出現探頭板。防護欄桿應當分別在立桿600mm 和1200mm 的碗扣接頭處搭設
（7）接立桿。立桿的接長是靠焊于立桿頂部的連接管承插而成。立桿插入后，使上部立桿底端連接孔同下部立桿頂部連接孔對齊，插入立桿連接銷鎖定即可。
安裝橫桿、斜桿，重復以上操作，并隨時檢查、調整腳手架的垂直度。
（8）斜道和人行架梯安裝。斜道安裝布置如圖 4—20 所示，坡度為1∶3，在斜道腳手板的掛鉤點（見圖4—20 中A、B、C處）必須增設橫桿。而在斜道板框架兩側設置橫桿和斜桿作為扶手和護欄。
人行架梯設在框架內，架梯上有掛鉤，可以直接掛在橫桿上。
（9）安全網安裝。碗扣式鋼管腳手架配備有安全網支架件，其可直接用碗扣接頭固定在腳手架上。
四、腳手架搭設相關技術規范
（1）底座和墊板應準確地放置在定位線上;墊板宜采用長度不少于立桿2跨、厚度不小于50mm 的木墊板;底座的軸心線應與地面垂直。
（2）雙排腳手架搭設應按立桿、橫桿、斜桿、連墻件的順序逐層搭設，底層水平框架的縱向直線偏差度應小于架體長度的L/200;橫桿間水平偏差度應不小于架體長度的I/400。
（3）雙排腳手架的搭設應分階段進行，每段搭設后必須經檢查驗收合格后，方可投入使用。
（4）雙排腳手架的搭設應與建筑物的施工同步上升，并應高于作業面1.5m。
（5）當雙排腳手架高度H小于或等于30 m 時，垂直度偏差應小于或等于H/500;當高度H大于30m，垂直度偏差應小于或等于H/1000。
（6）當雙排腳手架內外側加挑梁時，在一跨挑梁范圍內不得超過一名施工人員操作，嚴禁堆放物料。
（7）連墻件必須隨雙排腳手架升高及時在規定的位置處設置，嚴禁任意拆除。
（8）作業層設置應符合下列規定∶
1）腳手板必須鋪滿、鋪實，外側應設 180 mm 擋腳板及600 mm和1 200 mm 高的兩道防護欄桿。
2）防護欄桿應在立桿0.6 m和1.2 m 的碗扣接頭處搭設兩道。
3）作業層下部的水平安全網設置應符合國家現行標準《建筑施工安全檢查標準》（JGJ59—2011）的規定。
（9）當采用鋼管扣件作加固件、連墻件、斜撐時，應符合國家現行標準《建筑施工扣件式鋼管腳手架安全技術規范》（JGJ130—2011）的有關規定。
五、雙排腳手架拆除
（1）雙排腳手架拆除時，必須按專項施工方案，在專人統一指揮下進行。
（2）拆除作業前，施工管理人員應對操作人員進行安全技術交底。
（3）雙排腳手架拆除時必須劃出安全區，并設置警戒標志，派專人看管。
（4）拆除前應清理腳手架上的器具及多余的材料和雜物。
（5）拆除作業應從頂層開始，逐層向下進行，嚴禁上下層同時拆除。
（6）連墻件必須在雙排腳手架拆到該層時方可拆除，嚴禁提前拆除。
（7）拆除的構配件應采用起重設備吊運或人工傳遞到地面，嚴禁拋擲。
（8）當雙排腳手架采取分段、分立面拆除時，必須事先確定分界處的技術處理方案。
（9）拆除的構配件應分類堆放，以便于運輸、維護和保管。
