鍍鋅鋼管的焊接特點(diǎn)及焊接工藝-焊工技能培訓(xùn)
鍍鋅鋼管的焊接特點(diǎn)及焊接工藝-焊工技能培訓(xùn)
鍍鋅鋼管,它有著耐腐蝕性能和使用壽命長(zhǎng)的雙重優(yōu)點(diǎn)，并且價(jià)格相應(yīng)比較低廉，所以現(xiàn)在它的使用率也是越來越高了，但是有的使用者在焊接鍍鋅管時(shí)不注意，導(dǎo)致了一些不必要的麻煩，那么鍍鋅管在焊接時(shí)都應(yīng)該注意哪些問題呢?
01、前提是要打磨
必須把焊接處的鍍鋅層打磨掉，否則會(huì)產(chǎn)生氣泡、沙眼、假焊等。還會(huì)使焊縫變脆，剛性下降。
02、鍍鋅鋼的焊接特點(diǎn)
鍍鋅鋼一般是在低碳鋼外鍍一層鋅，鍍鋅層一般在20um厚。鋅的熔點(diǎn)在419°C，沸點(diǎn)908°C左右。在焊接中，鋅熔化成液體浮在熔池表面或在焊縫根部位置。鋅在鐵中具有較大固溶度，鋅液體會(huì)沿晶界深入浸蝕焊縫金屬，低熔點(diǎn)鋅形成“液體金屬脆化”。同時(shí)，鋅與鐵可形成金屬間脆性化合物，這些脆性相使焊縫金屬塑性降低，在拉應(yīng)力作用下而產(chǎn)生裂紋。如果焊接角焊縫，尤其是T形接頭的角焊縫最容易產(chǎn)生穿透裂紋。鍍鋅鋼焊接時(shí)，坡口表面及邊緣處的鋅層，在電弧熱作用下，產(chǎn)生氧化、熔化、蒸發(fā)以至揮發(fā)出白色煙塵和蒸汽，極易引起焊縫氣孔。由于氧化而形成的ZnO，其熔點(diǎn)較高，約1800°C以上，若在焊接過程中參數(shù)偏小，將引起ZnO夾渣，同時(shí)。由于Zn成為脫氧劑。產(chǎn)生FeO-MnO或FeO-MnO-SiO2低熔點(diǎn)氧化物夾渣。其次，由于鋅的蒸發(fā)，揮發(fā)出大量的白色煙塵，對(duì)人體有刺激、傷害作用，因此，必須把焊接處的鍍鋅層打磨處理掉。
03、焊接工藝控制

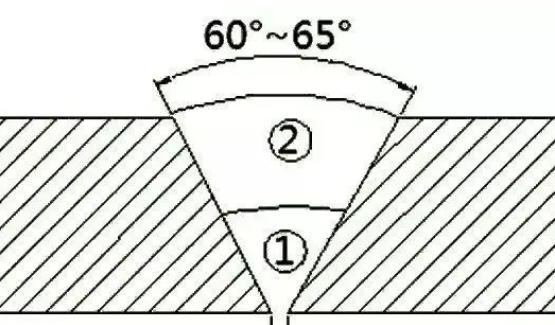

鍍鋅鋼的焊前準(zhǔn)備與一般的低碳鋼是相同的，需要注意的是要認(rèn)真處理好坡口尺寸和附近的鍍鋅層。為了焊透，坡口尺寸要適當(dāng)，一般60~65°，要留有一定的間隙，一般為1.5~2.5mm；為了減少鋅對(duì)焊縫的滲透，在焊之前，可將坡口內(nèi)的鍍鋅層清除以后再焊。
在實(shí)際工作中，采用了集中打坡口，不留鈍邊工藝進(jìn)行集中控制，兩層焊接工藝，減少了未焊透的可能性。焊條應(yīng)根據(jù)鍍鋅剛管的基體材質(zhì)選用，一般低碳鋼由于考慮易操作性，選用J422較為普遍。
焊接手法：在焊多層焊的第一層焊縫時(shí)，盡量使鋅層熔化并使之汽化、蒸發(fā)而逸出焊縫，可大大減少液體鋅留在焊縫中。在焊角焊縫時(shí)，同樣在第一層盡量使鋅層熔化并使之汽化、蒸發(fā)而逸出焊縫，其方法是先將焊條端部向前移出約5~7mm左右，當(dāng)使鋅層熔化后再回到原來位置繼續(xù)向前施焊。再橫焊和立焊時(shí)，如選用短渣焊條如J427，咬邊傾向會(huì)很小;如果采用前后往返運(yùn)條技術(shù)，更可以得到無缺陷的焊接質(zhì)量。
