云南焊工培訓:角焊縫的基本知識

[日期:2022-02-02]   來源:云南技能培訓網  作者:云南技能培訓網   閱讀:12641次

角焊縫



焊接結構中,除了大量采用對接接頭外還廣泛采用T形接頭、搭接接頭和角接接頭等接頭形式,如圖3—34 所示。這些接頭形成的焊縫稱為角焊縫。角焊縫是指沿 個直交或近似直交零件的交線所焊接的焊縫。角焊縫又分直角焊縫和斜角焊縫。這些接頭對于平焊位置角焊縫的焊接,稱為平角焊。



除了焊接缺陷應在技允究國內外,進行角焊時主要要求角焊縫的焊腳尺寸符合技術要求,以保證接頭的焊腳尺寸應為被焊金屬板厚度的75%。如果焊接 塊不同厚度的金屬板,則以較薄板的厚度作為參考依據。

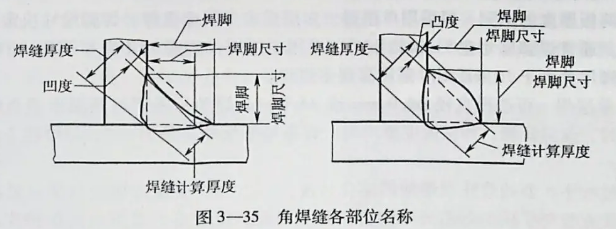

角焊縫按其截面形狀可分為直角等腰、凹形、凸形、不等腰角焊縫。應用最多的是截面為直角等腰的角焊縫,焊接時應力求焊出這種形狀的角焊縫。


一、平角焊的焊接方法

平角焊操作。

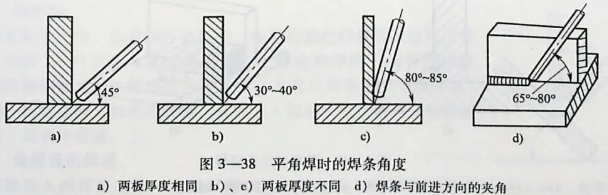

1. 正確運用焊條角度

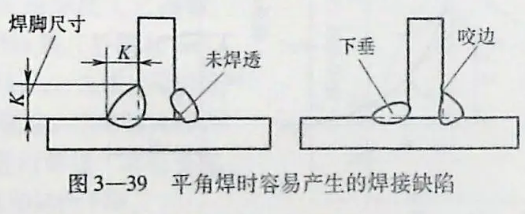

平角焊比較容易產生未焊透、焊縫偏下及咬邊等缺陷。焊接時,必須根據塊板的厚度來調整焊條的角度。焊接不同板厚的角焊縫時,電弧應偏向于厚板的一邊,使厚板所受熱量增加。通過焊條角度的調節,使厚板和薄板的受熱趨于均勻,以保證接頭良好的熔合。


2.單層焊、多層焊或多層多道焊

根據兩板厚度的不同?刹捎脝螌雍浮⒍鄬雍富蚨鄬佣嗟篮。焊腳尺寸決定焊接層數和焊道數量。通常焊腳尺寸在5mm 以下時,采用單層焊;焊腳尺寸為 610 mm 時,采用多層焊;焊腳尺寸大于10 mm 時,采用多層多道焊。

1)單層焊可選擇直徑 d4.0 mm 或 d5.0 mm 焊條。采用斜圓圈形或直線形運條方法。焊接時,保持短弧,焊接速度要均勻。焊條與平板的夾角為 45°,與焊接方向的夾角為 70°~80°

運條過程中,要始終注視熔池的熔化情況。一方面,要保持熔池在接口處不偏上或偏下,以便使立板與平板的焊道充分熔合;另一方面,保證熔渣對熔池的保護作用,既不超前,也不拖后。

運條時通過焊接速度的調整和焊條的適當擺動,保證焊件所要求的焊腳尺寸。另外,還必須選用適當?shù)暮附与娏。因楹附与娏鬟^小會產生夾渣、未焊透的焊接缺陷,焊接電流過大會增加金屬飛濺、形成焊縫下垂和咬邊現象。


做一做

平角焊的單層焊有一種操作方法簡便易行∶ 只要將焊條端頭的套筒邊緣靠在接口的夾角處,并輕輕地施壓,隨著焊條的熔化,焊條便會自然而然地向前移動,如圖3-—40 所示。這種操作容易掌握。而且焊縫成形也很美觀。


(2)多層焊 平角焊的多層焊。焊接第一層時,采用直線形運條方法焊接,選擇直徑φ3.2 mm或φ4.0mm的焊條,焊接電流應稍大些(100~120 A),以達到一定的熔透深度。焊接后面各層焊道前,必須認真清理前層焊道的熔渣,選擇 φ4.0 mm 或φ5.0mm 焊條,以便加大焊道的熔寬,焊接電流比使用小直徑焊條所用的電流大一些。


運條采用斜圓圈形或斜鋸齒形運條法。運條必須有規律,注意焊道兩側的停頓節奏。否則,容易產生咬邊、夾渣、邊緣熔合不良等缺陷。收尾時要填滿弧坑。


操作技法

斜圓圈形運條法。操作時由α至b要慢,焊條做微微的往復前移動作,以防熔渣超前;由b至c 稍快,以防熔化金屬下淌;在c處稍作停頓,以填加入適量的熔滴,避免咬邊;由c至d 稍慢,并保持各熔池之間 1/2~2/3 的搭接量,以利于焊道的成形;由d 至e稍快,到e處稍作停頓。如此反復運條。焊道收尾時填滿弧坑。

3)多層多道焊 當焊腳尺寸大于10 mm 時,如果采用多層焊,會由于焊縫表面較寬,熔化金屬量增多,而產生熔化金屬下垂的焊接缺陷,從而影響焊接質量。所以,應采用多層多道焊。


焊接時,焊條可不作任何擺動,但運條速度必須均勻,特別要注意各個焊道的排列順序。焊接第一層焊道時,應采用較大的焊接電流,以保證有較大的熔深;焊接第二層第二條焊道時,控制其覆蓋第一層焊道 1/22/3,并保證焊腳的尺寸,焊接速度要慢些;焊接第二層第三條焊道時,焊道要細些,以控制整體焊縫外形平整圓滑,焊接速度要快些,可避免因溫度增高使立板產生咬邊現象。

多層多道焊過程中,焊條應隨每一條焊道所處的位置來調整其焊條角度。多層多道焊時,為提高工作效率可采用直徑 φ5.0 mm 的焊條。

3.船形焊

在實際生產中,如果焊件能翻轉,應盡可能把焊件放成船形位置焊接。這樣能避免產生咬邊和焊腳下偏等焊接缺陷,同時操作便利。這種焊接方式可使用大直徑焊條和大電流焊接,而且能一次焊成較大截面的焊縫,從而大大提高了生產效率,容易獲得平整、美觀的焊縫。


4.角焊縫的焊接

搭接接頭的焊縫也是一種角焊縫。其焊接方法與 T 形接頭基本相似。其焊接的主要困難是上板的邊緣容易受電弧高熱熔化而產生咬邊,同時焊縫容易產生焊腳偏下。因此,必須很好地掌握焊條角度和運條方法,如圖3—44所示。根據板厚不同,搭接接頭的平角焊也可分單層焊和多層焊。焊接時焊條直徑和運條方法的選擇與T形接頭相同。


角接接頭的內側焊縫為角焊縫,操作時與T形接頭相同;其外側焊縫與對接焊縫相似有一塊板是垂直方向的,盡可能使兩邊焊件熔化程度相同。



經驗點滴

平角焊前裝配焊件時,要考慮到焊件焊后產生變形的可能性,采取適當預留變形量的辦法(反變形法); 還可以在焊件施焊的另一側用型鋼臨時固定焊牢(圖 3—46b)(剛性固定法),待焊件焊完后再取下。以減少焊后變形。
